集中器接線圖（三相四線與集中器接線圖）

小狼 ? 行業百科 ? 2021-12-21 22:59:07 ?

大家好，前幾期發了很多智能電表的組成和抄表原理，今天單獨介紹一下供電局用來抄表的集中器，廢話不多說!

集中器外觀

集中器是供電局用來和電表聯系的必不可少的重要設備，有的可能沒見過



集中器接線圖（三相四線與集中器接線圖）73

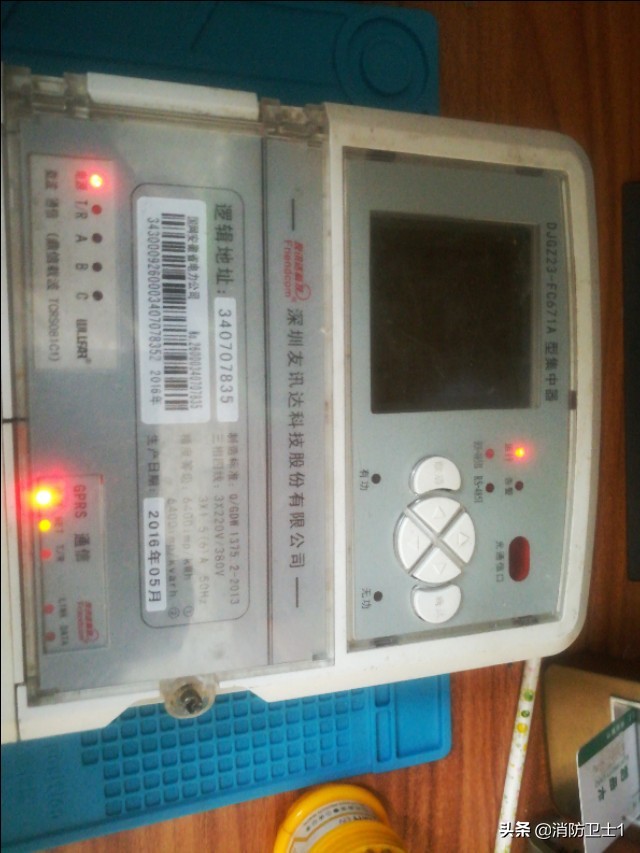

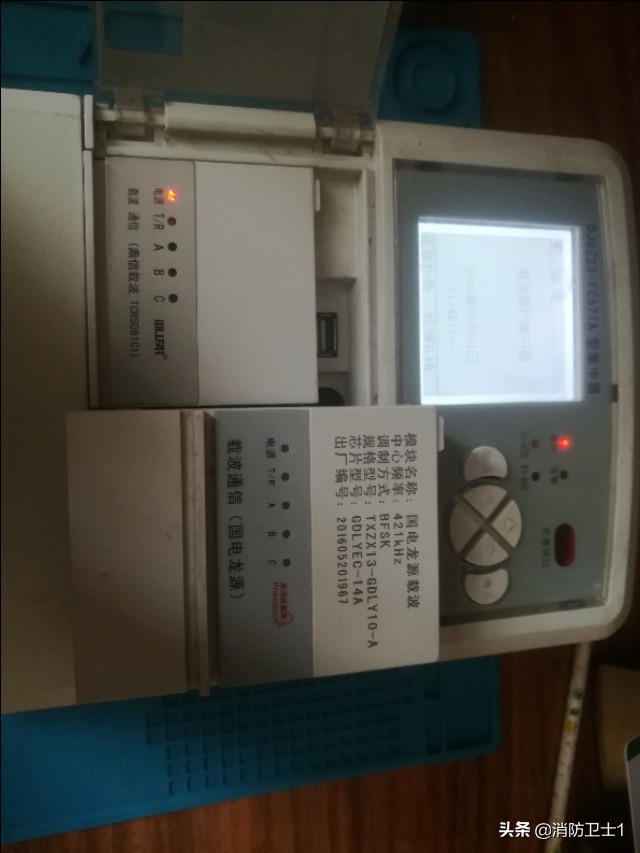

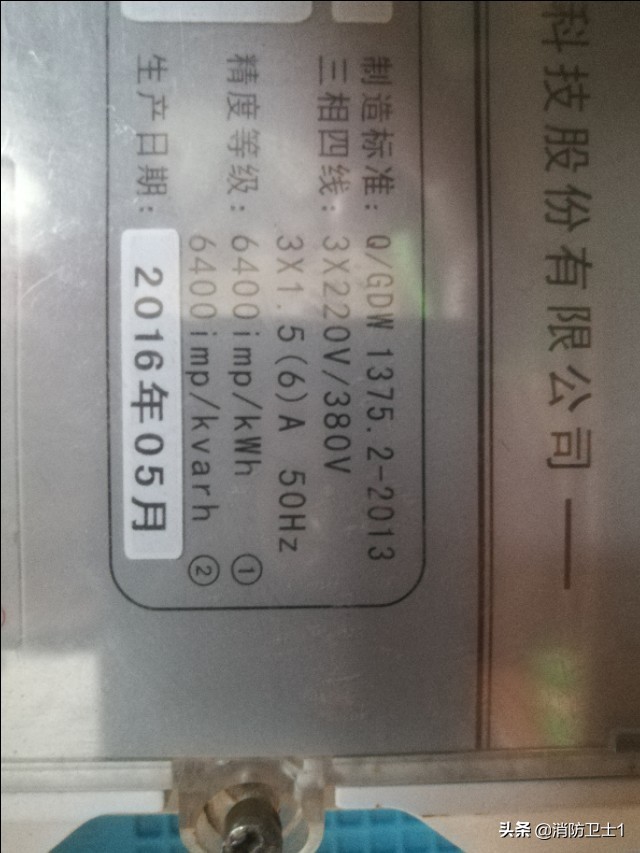

這個是就是集中器，通常裝在變壓器的控制柜里，不是供電局的人很少看到，跟電表通迅距離差不多400多米，可以抄1000多塊表(現實中用不到那么多)，給大家看一下集中器的銘牌



集中器接線圖（三相四線與集中器接線圖）71



集中器內部結構



集中器接線圖（三相四線與集中器接線圖）70

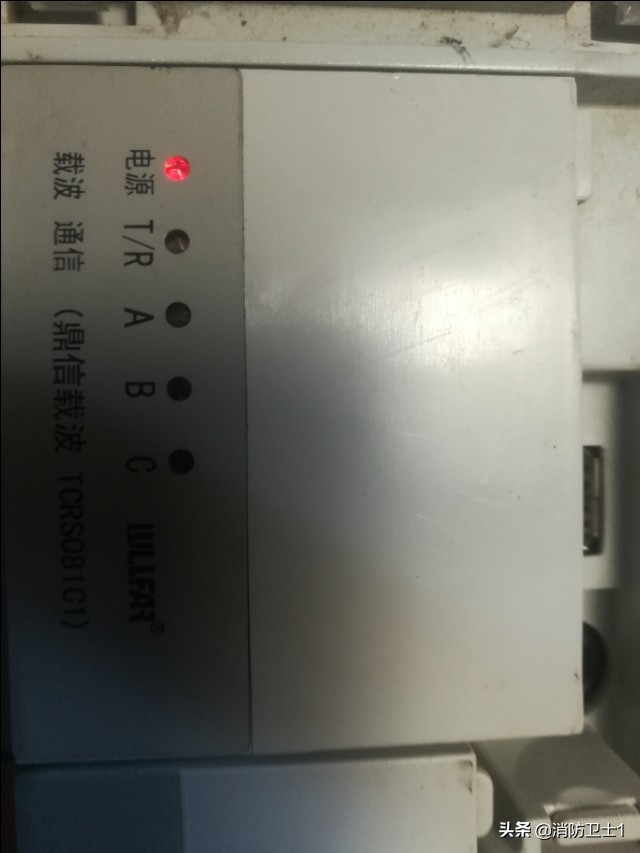

這是采集電表信息用的路由器，路由器跟任何品牌的集中器都是通用的，之前發過一篇拆解文章，沒看過的朋友可以在我首頁找一下。



集中器接線圖（三相四線與集中器接線圖）30

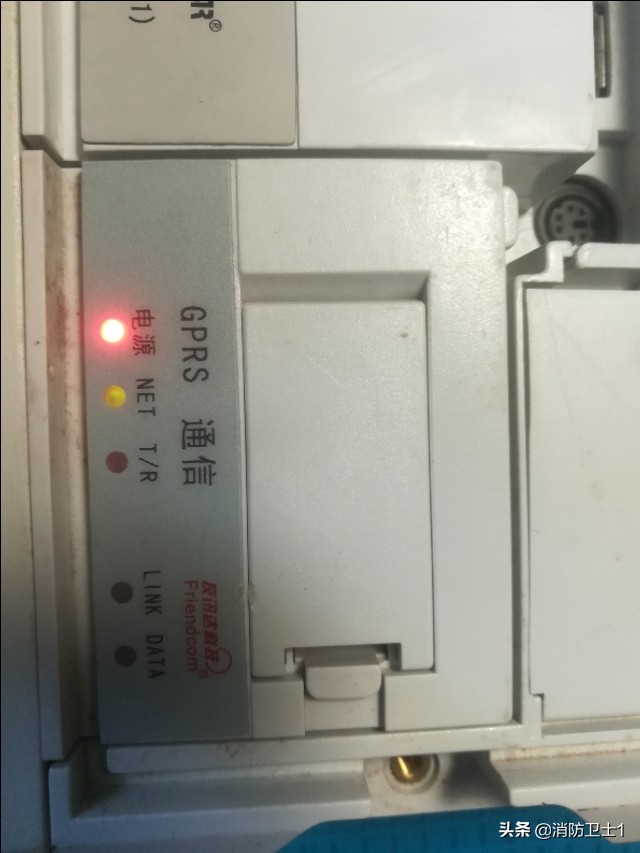

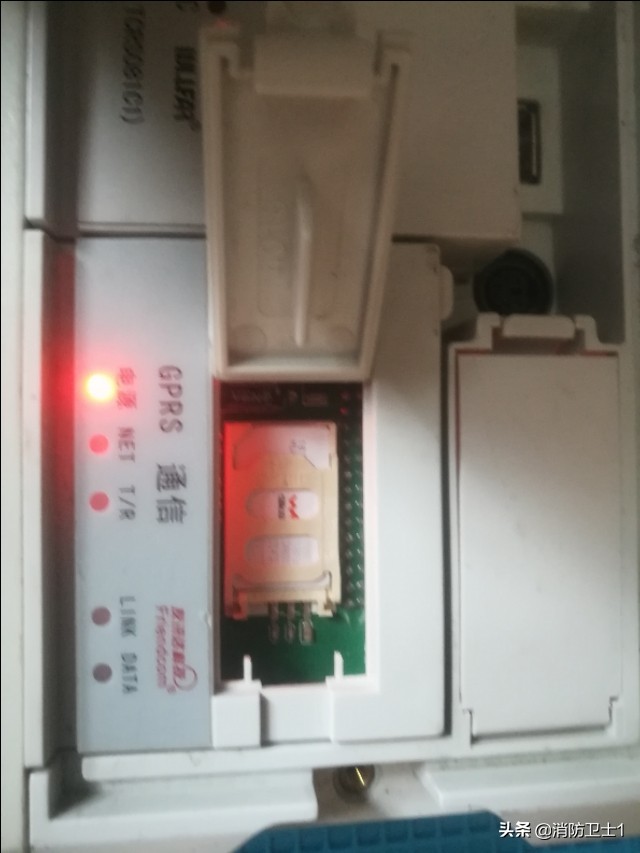

這是GPS通訊模塊與供電局主站通訊的重要模塊，里面必須要插一張電話卡才可以遠程通訊



集中器接線圖（三相四線與集中器接線圖）52



電話卡不能欠費，否則無法與主站系統通訊。

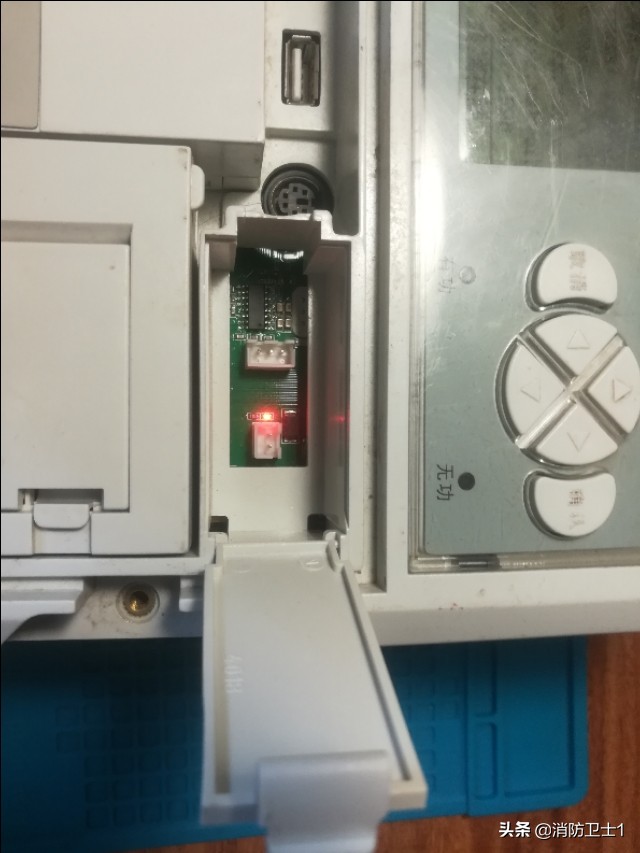

集中器內部也有電池倉，保證集中器時間正常



集中器接線圖（三相四線與集中器接線圖）66



手里暫時沒有電池，但是也不影響正常使用，如果是實際安裝都會(huì )有電池的。



集中器接線圖（三相四線與集中器接線圖）44

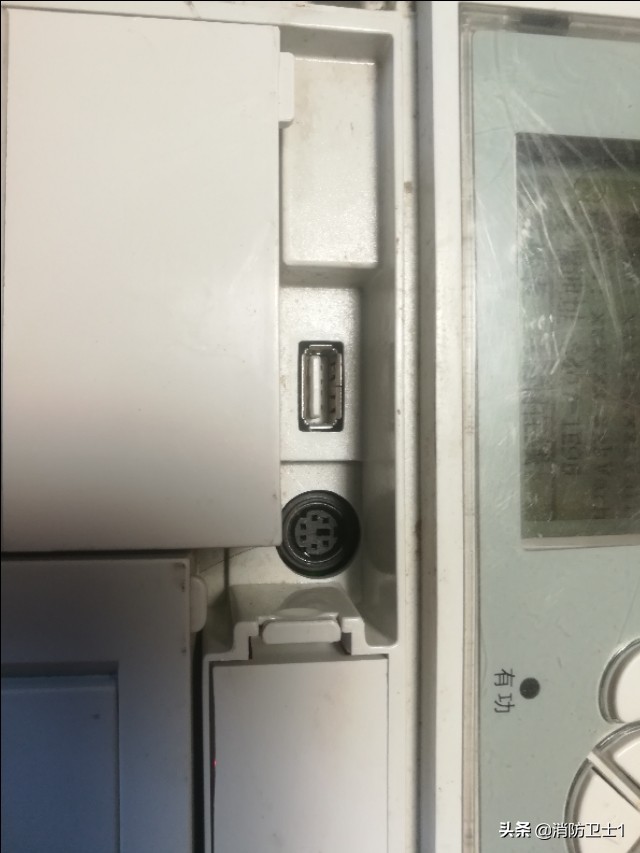

這是集中器調試端口，旁邊那一個不知有什么作用，歡迎大神們在評論區留言，旁邊的U盤插口可以用U盤備份數據也可以用U盤升級內部系統。

集中器系統介紹



集中器接線圖（三相四線與集中器接線圖）55

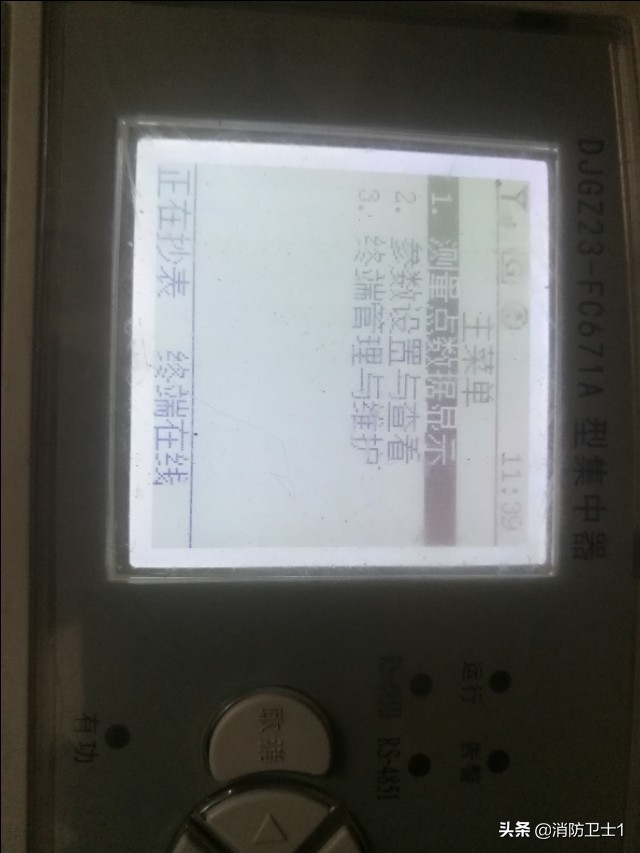

集中器內部系統選向，集中器型號不一樣系統可能也會(huì )不一樣，先進入第一個功能



集中器接線圖（三相四線與集中器接線圖）10

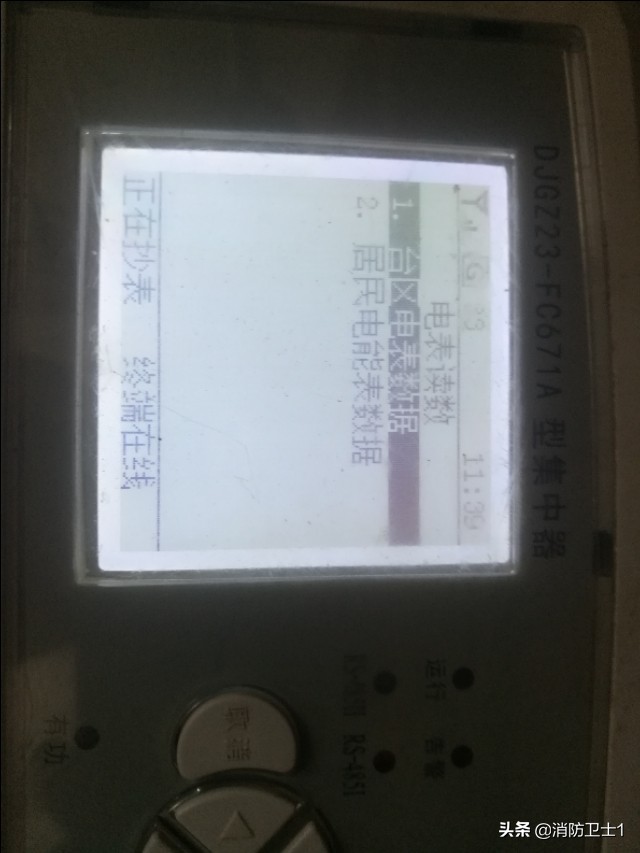

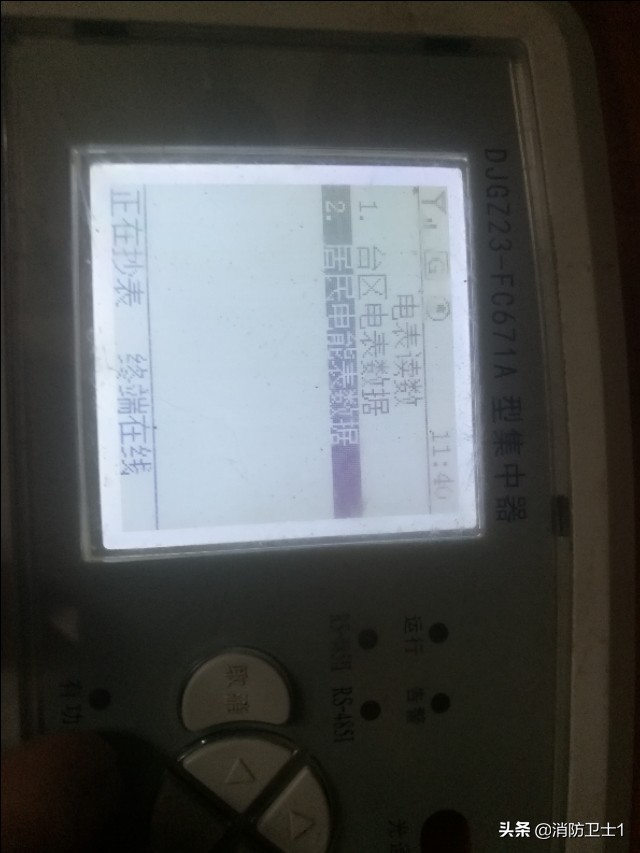

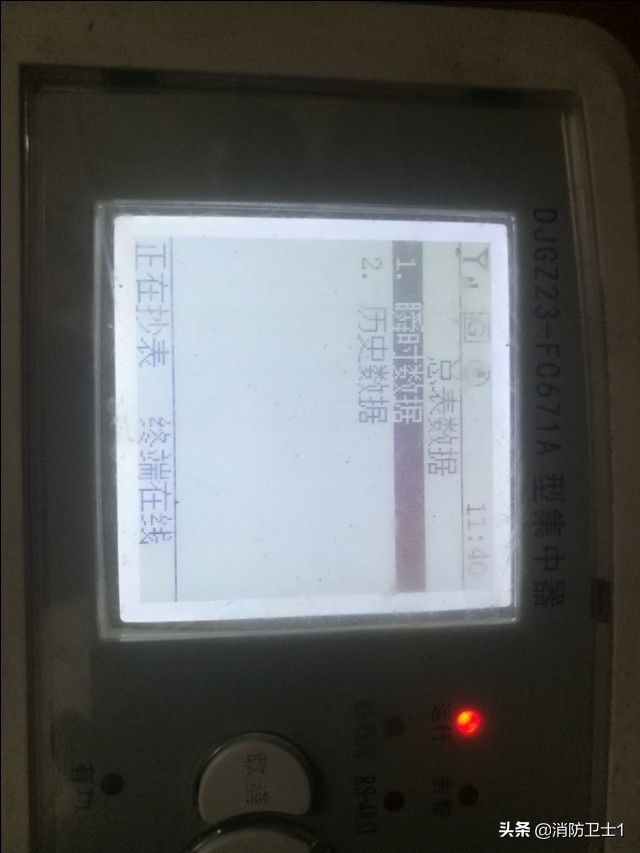

確定，進入后系統顯示臺區和居民電表數據，進入臺區



集中器接線圖（三相四線與集中器接線圖）31



顯示總表數據，總表是現場安裝在集中器旁邊的三相四線電表稱為總表。



集中器接線圖（三相四線與集中器接線圖）30



居民電表，也就是我們用戶電表數據



集中器接線圖（三相四線與集中器接線圖）26



進入后顯示用戶電量信息。



集中器接線圖（三相四線與集中器接線圖）25

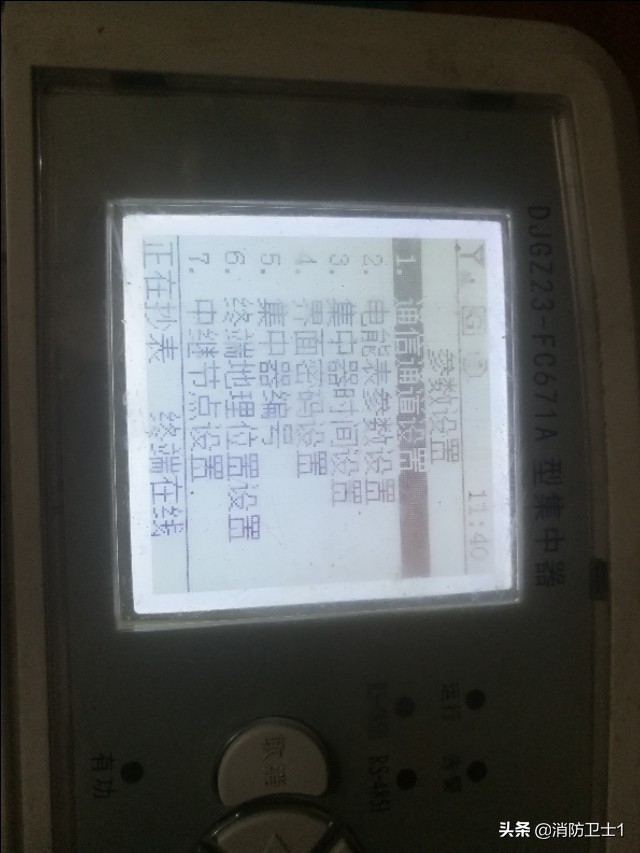

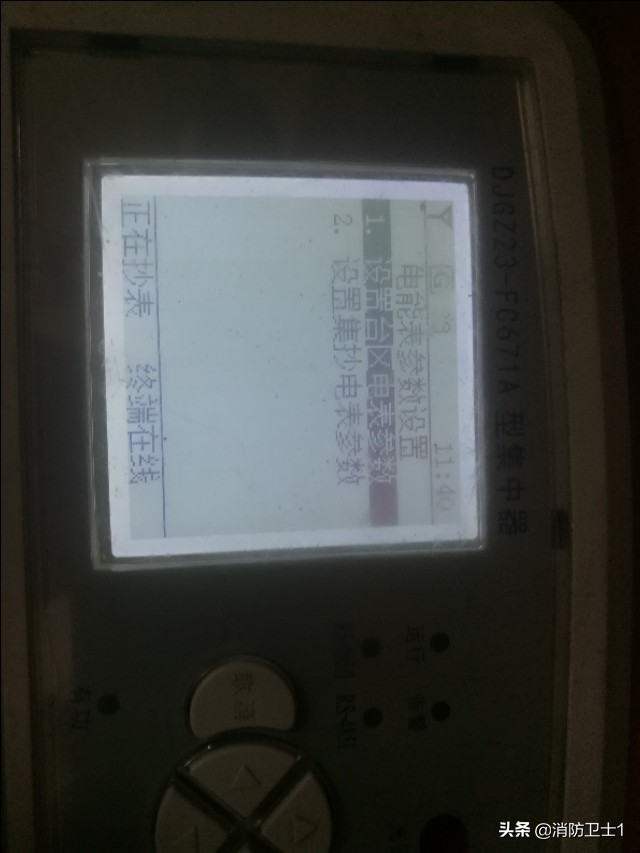

進入系統的參數設置， 顯示如上圖，



集中器接線圖（三相四線與集中器接線圖）22



可以設置用戶電表數據，參數設置等



集中器接線圖（三相四線與集中器接線圖）21



用戶電表數據不可以隨意更改，也就是電表檔案。



集中器接線圖（三相四線與集中器接線圖）20



只有錄入電表檔案才可以正常使用，抄表。



集中器接線圖（三相四線與集中器接線圖）9

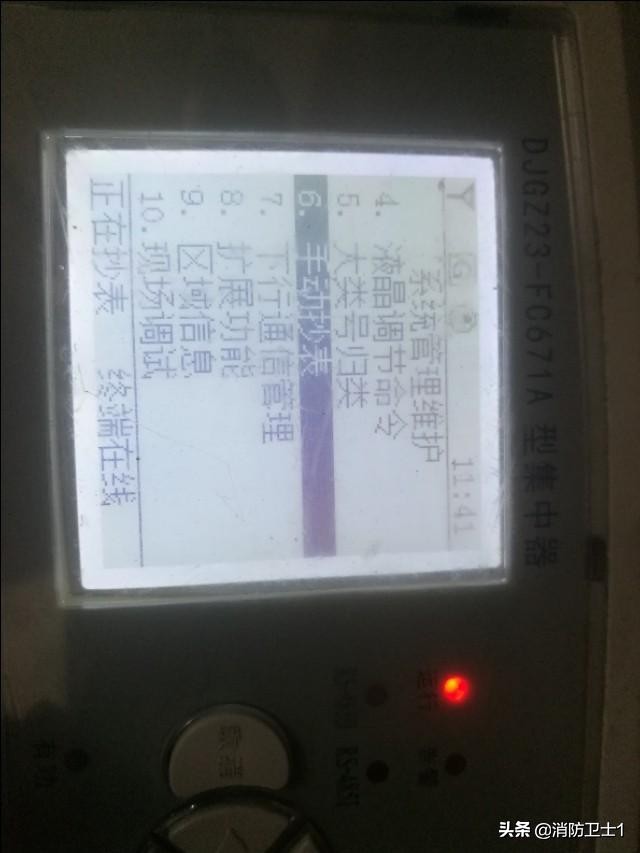

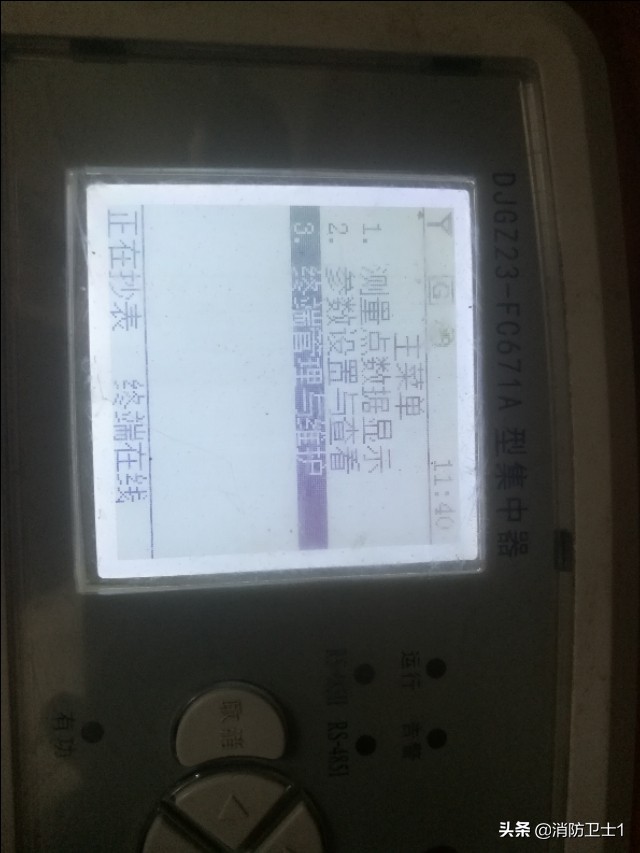

進入系統管理功能，如下圖：



集中器接線圖（三相四線與集中器接線圖）8

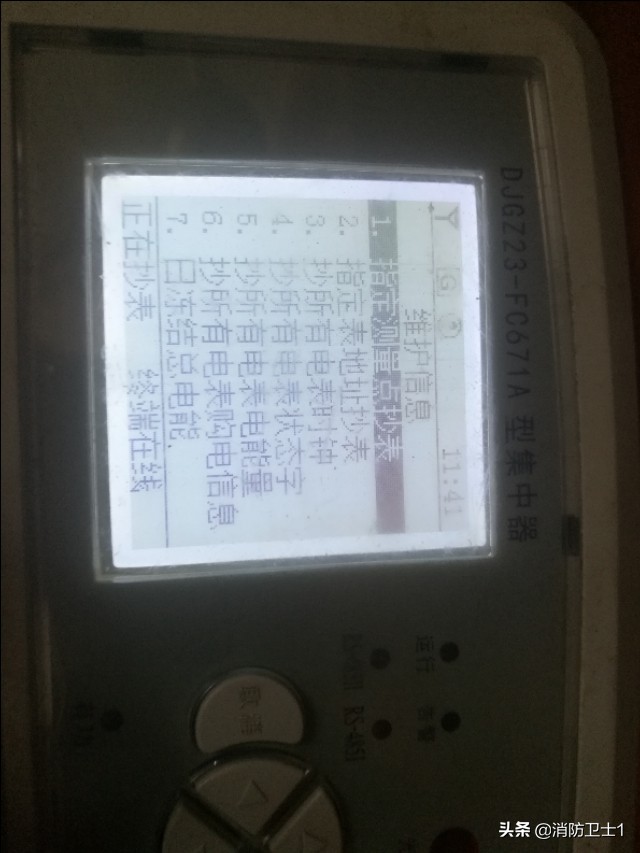

對集中器的數據修改，和設置等，也可以手動抄表



集中器接線圖（三相四線與集中器接線圖）7

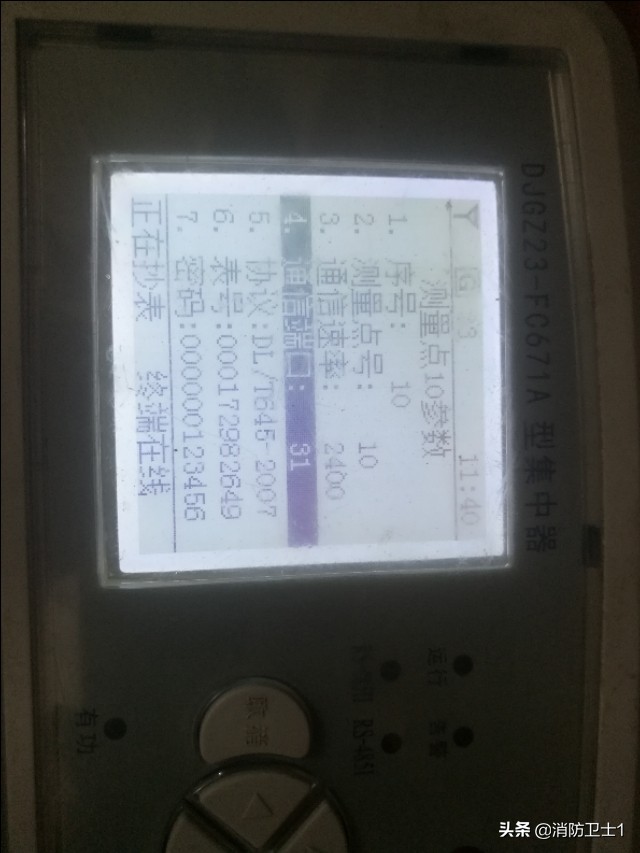

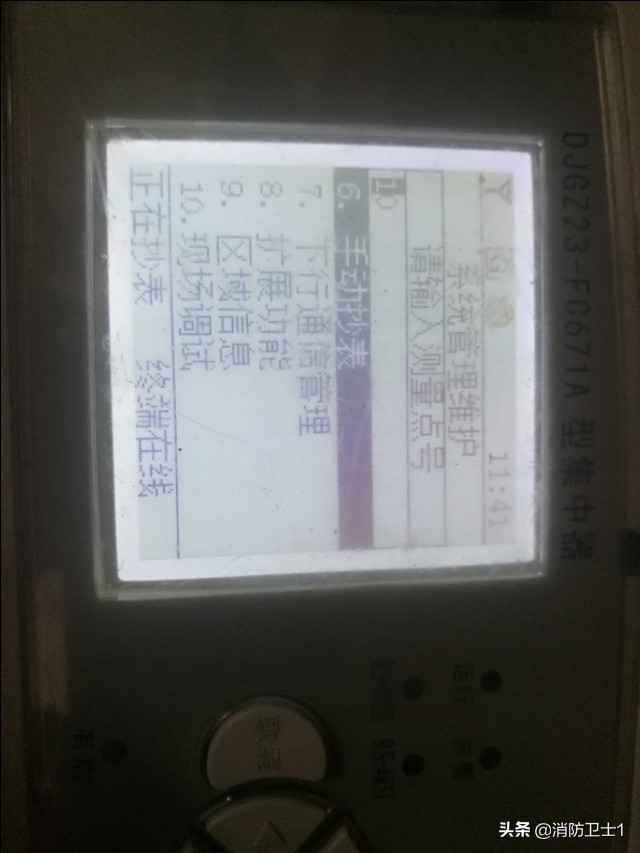

選擇手動抄表功能，需要輸入電表的測量點號，在電表檔案中已設置完成。



集中器接線圖（三相四線與集中器接線圖）6

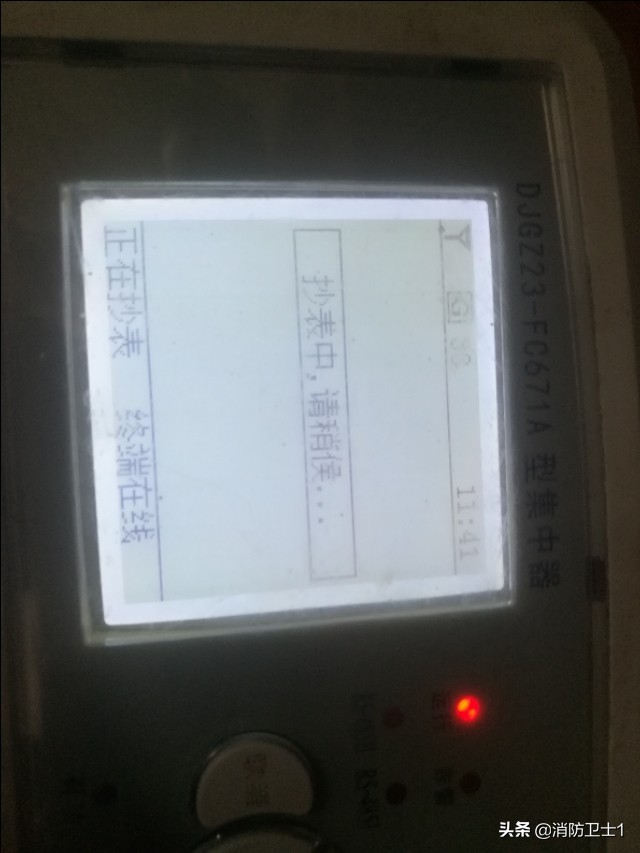

例如：此塊電表的測量點號10，在集中器里輸入完成后，集中器要開始抄表。



集中器接線圖（三相四線與集中器接線圖）4

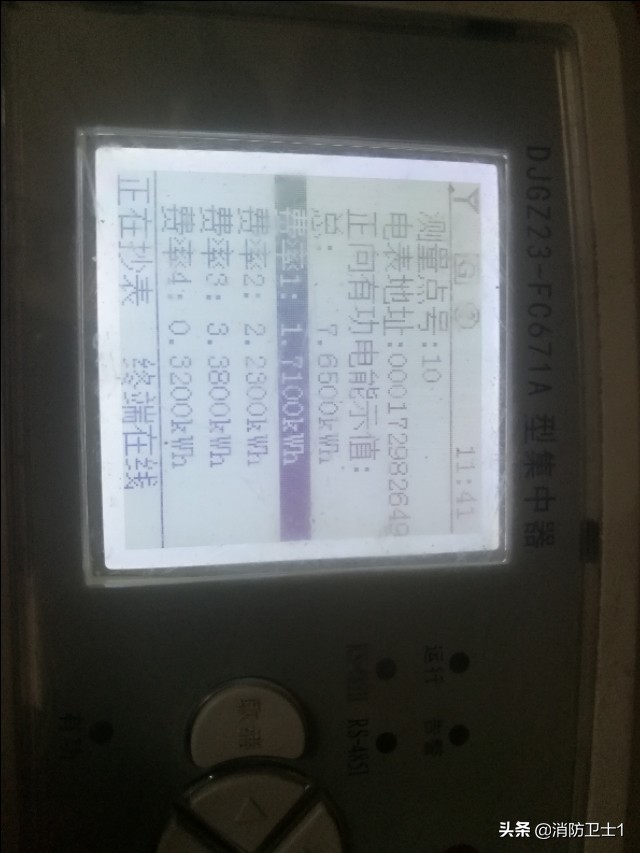

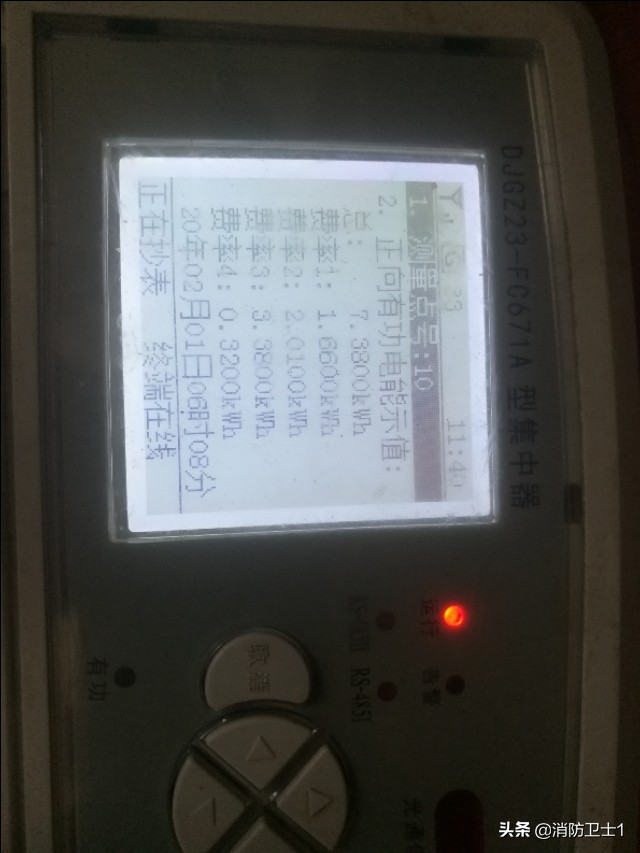

稍等幾秒鐘后，集中器顯示電表電量：



集中器接線圖（三相四線與集中器接線圖）3



如上圖，正常都是用系統抄表，調試的時候會(huì )用手動抄表。



集中器接線圖（三相四線與集中器接線圖）11



這是集中器系統內的調試功能，如果是在供電局工作的朋友，都對集中器功能特別了解。



集中器接線圖（三相四線與集中器接線圖）10



集中器接線



集中器接線圖（三相四線與集中器接線圖）

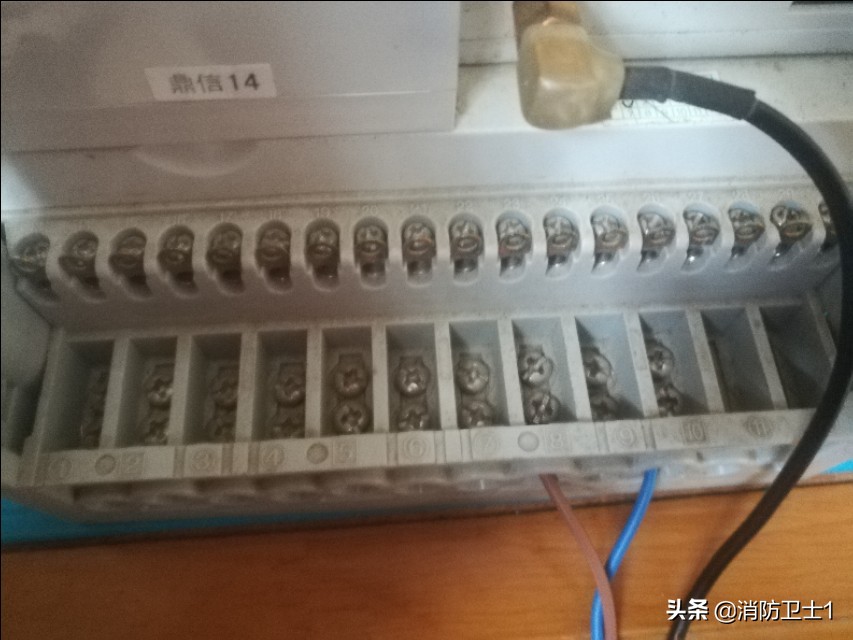

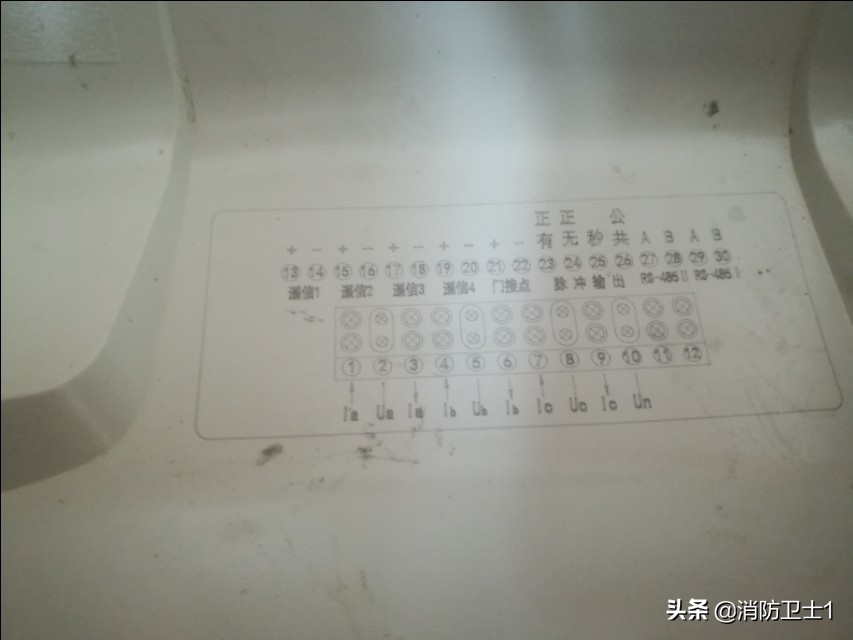

打開集中器下面的接線盒，集中器采用三相四線供電，但是調試的時候可以使用單項220伏不影響使用，但是現場使用時必須采用三相四線，上面的黑線是集中器的天線，每個器都有兩對的485通訊端口，連總表的485通訊口，集中器的接線圖



集中器接線圖（三相四線與集中器接線圖）



印刷在集中器接線盒蓋子上，感謝大家的閱讀，如有不足，歡迎在評論區留言，共同交流學習!
